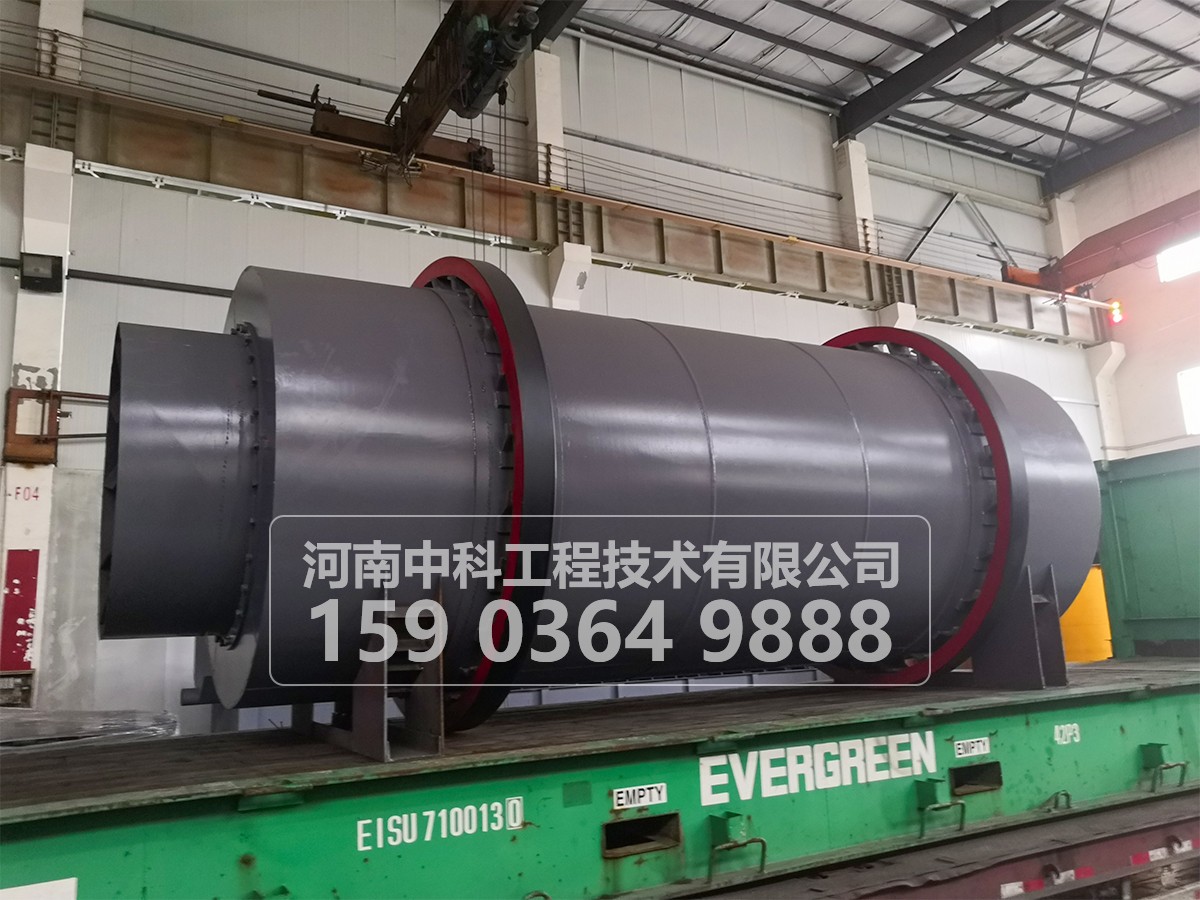

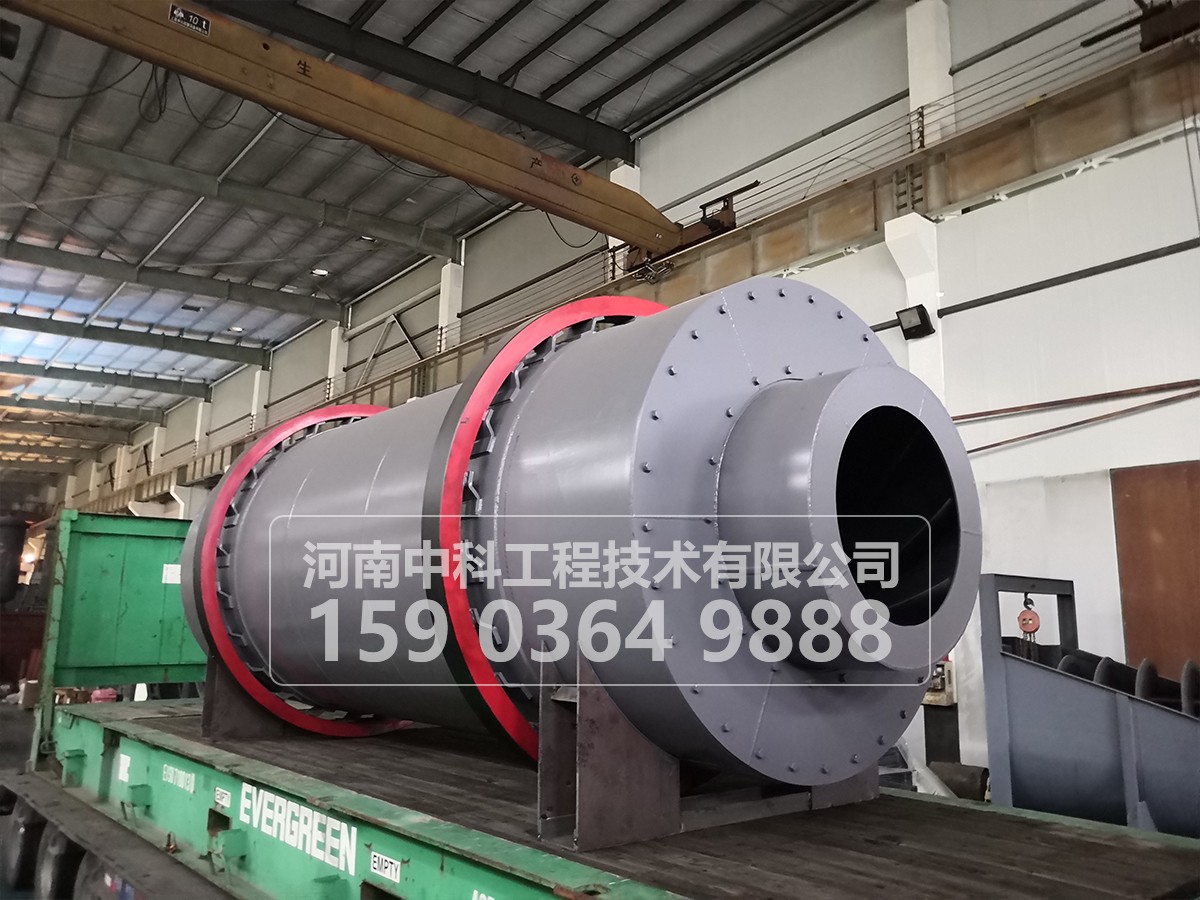

粉煤灰烘干机是针对粉煤灰初水分比其它物料高、比重比其它物料小、烘干过程中流动性变化大的特点是设计的。具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。
工作原理:粉煤灰烘干机工作时,湿粉煤灰等物料经供料装置首先进入三层滚筒的内层,进行顺流烘干, 在内层的抄板下物料不断抄起、散落并呈螺旋行进方式实现热交换;物料移动至内层的另一端进入中层,进行逆流烘干,在中层物料不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到更好的干燥状态;物料行至中层另一端而落入外层,在外层滚筒内物料呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到干燥效果,完成干燥过程。
结构组成:粉煤灰烘干机由供热系统、热交换系统和通风除尘系统三大部分组成。
供热系统:该部分采用热风炉技术,热力充足,传热效果很好,结构较为简单。
热交换系统:该部分即为烘干滚筒,烘干滚筒内装有扬料板并且扬料板交错排列成螺旋形,工作过程中,扬料板反复扬撒物料,使热交换率极高。
通风除尘系统:该部分配备有除尘器,因为粉煤灰颗粒较细,密度较小,重量较轻,经过烘干后在负压状态下,容易被气流带走从而导致流体介质发生变化。同时含尘气体水分较大,若被引风系统吸出排进大气中容易造成资源浪费和环境污染,所以由除尘器统一收尘。
粉煤灰烘干机优势:
1、粉煤灰烘干机出气温度低,除尘设备使用时间长。
2、粉煤灰烘干机采用新型组合式扬料装置,可根据用户要求轻松调控所要的终水份指标。
3、粉煤灰烘干机自动化程度高,操作方便,运转平稳。
4、粉煤灰烘干机设备所需投资是国外进口产品1/6,投资小,收益快。
5、粉煤灰烘干机采用托轮转动,传动功率小。
6、粉煤灰烘干机比普通烘干机减少占地面积50%左右,土建投资降低50%左右,电耗低于60%。
7、粉煤灰烘干机燃料可适应煤、油、汽。
粉煤灰烘干机技术参数:
型 号 | 规格 Φ2.0×6m | 规格 Φ2.5×6.5m | 规格 Φ3.0×7m | 规格 Φ3.2×7m |
外筒内径 m | 2.0 | 2.5 | 3.0 | 3.2 |
外筒长度 m | 6 | 6.5 | 7 | 7 |
筒体容积 m3 | 18.84 | 31.89 | 50.26 | 56.30 |
筒体转速 rpm | 4-6.5 | 4-6.5 | 4-6.5 | 4-6.5 |
矿渣初水份 % | 20 | |||
矿渣终水份 % | 1-3 | |||
粉煤灰初水份 % | 20 | |||
粉煤灰终水份 % | 1-3 | |||
是高进气温度 ℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
生产能力 t/h | 粉煤灰10-15 | 粉煤灰15-20 | 粉煤灰25-35 | 粉煤灰35-45 |
矿渣22-25 | 矿渣30-35 | 矿渣40-50 | 矿渣55-65 | |
耗煤量 | KG/H 17-24 | KG/H 17-20 | KG/H 17-20 | KG/H 17-20 |
电动机型号 | Y2-160m-4E | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 |
电动机功率 KW | 5.5×2 | 7.5×2 | 7.5×4 | 11×4 |
减速机型号 | XWD-5.5KW-8 | XWD-5.5KW-5 | XWD-7.5KW-8 | XWD-7.5KW-8 |
减速机速比 1 | 29 | 29 | 29 | 29 |
