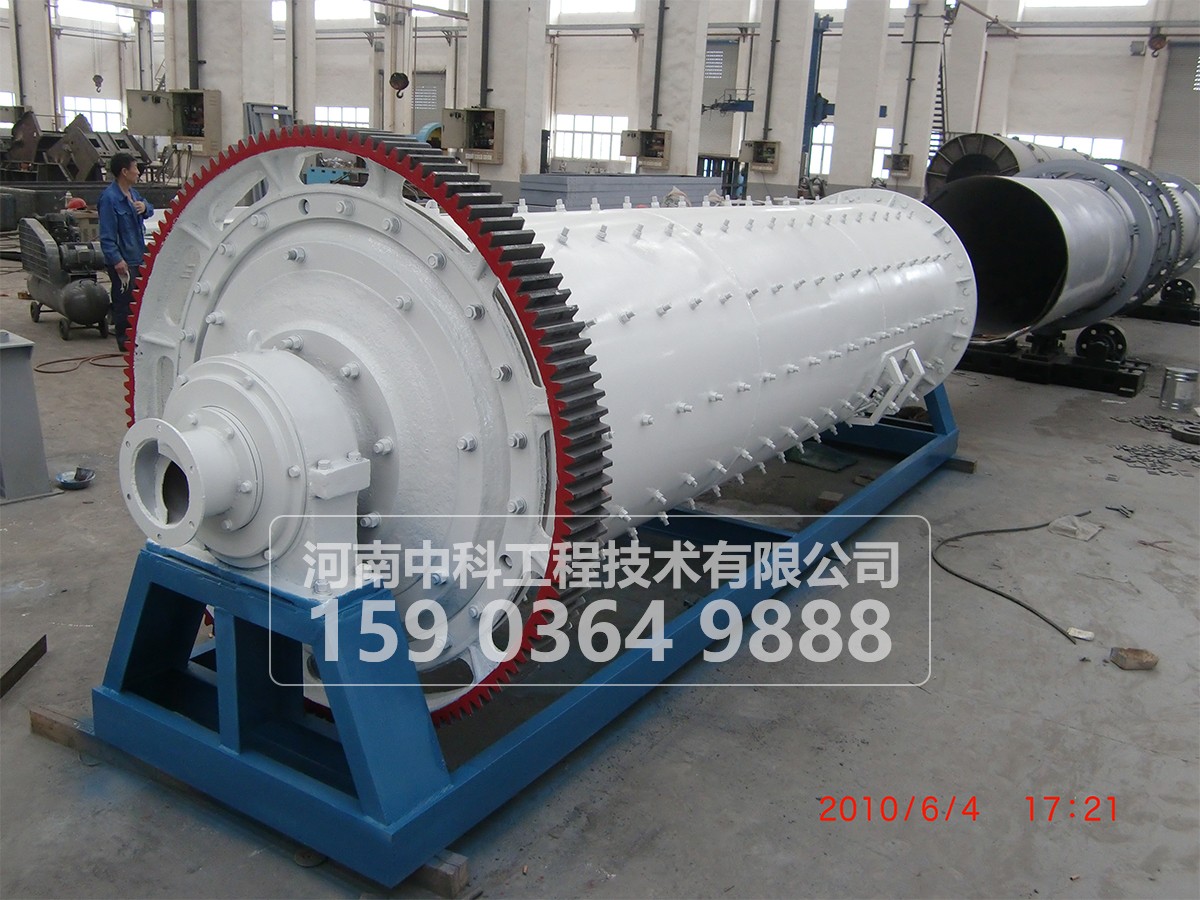

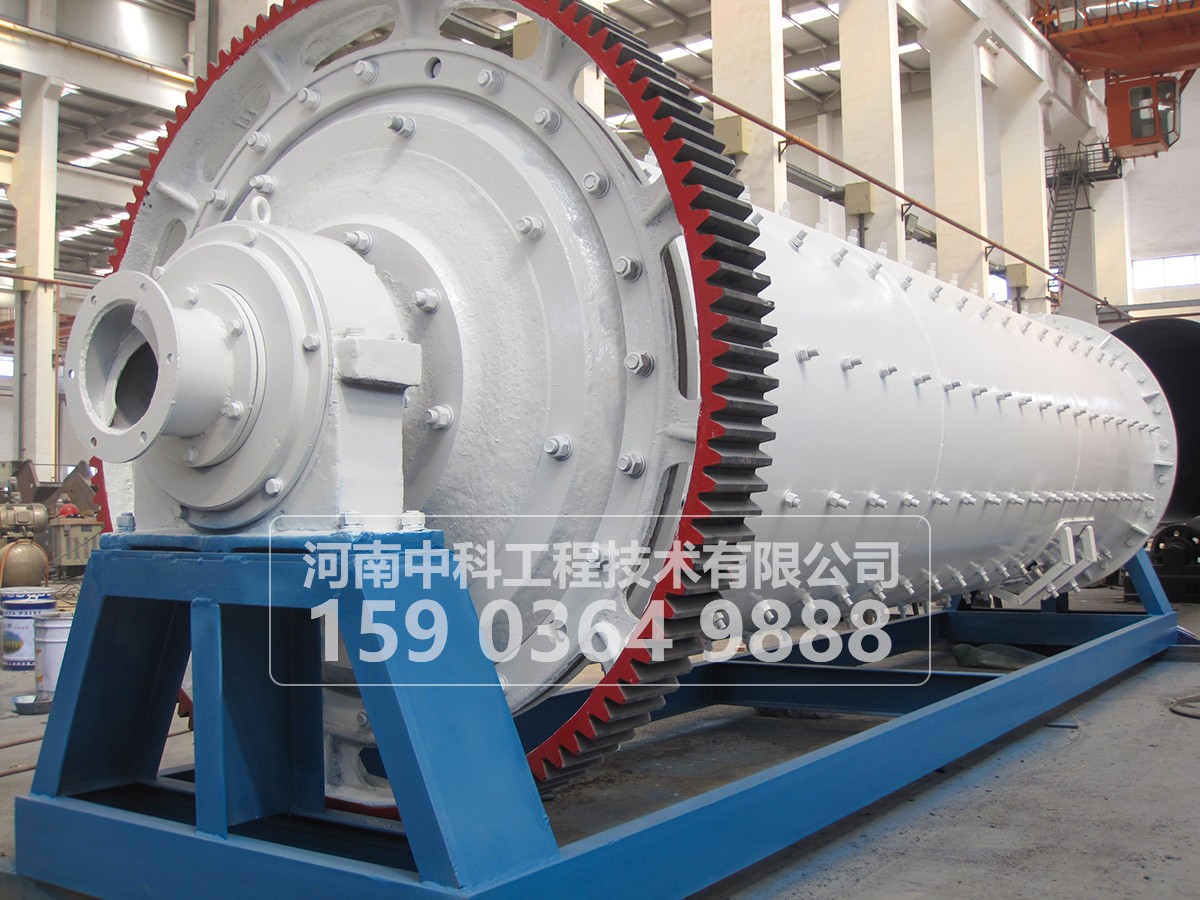

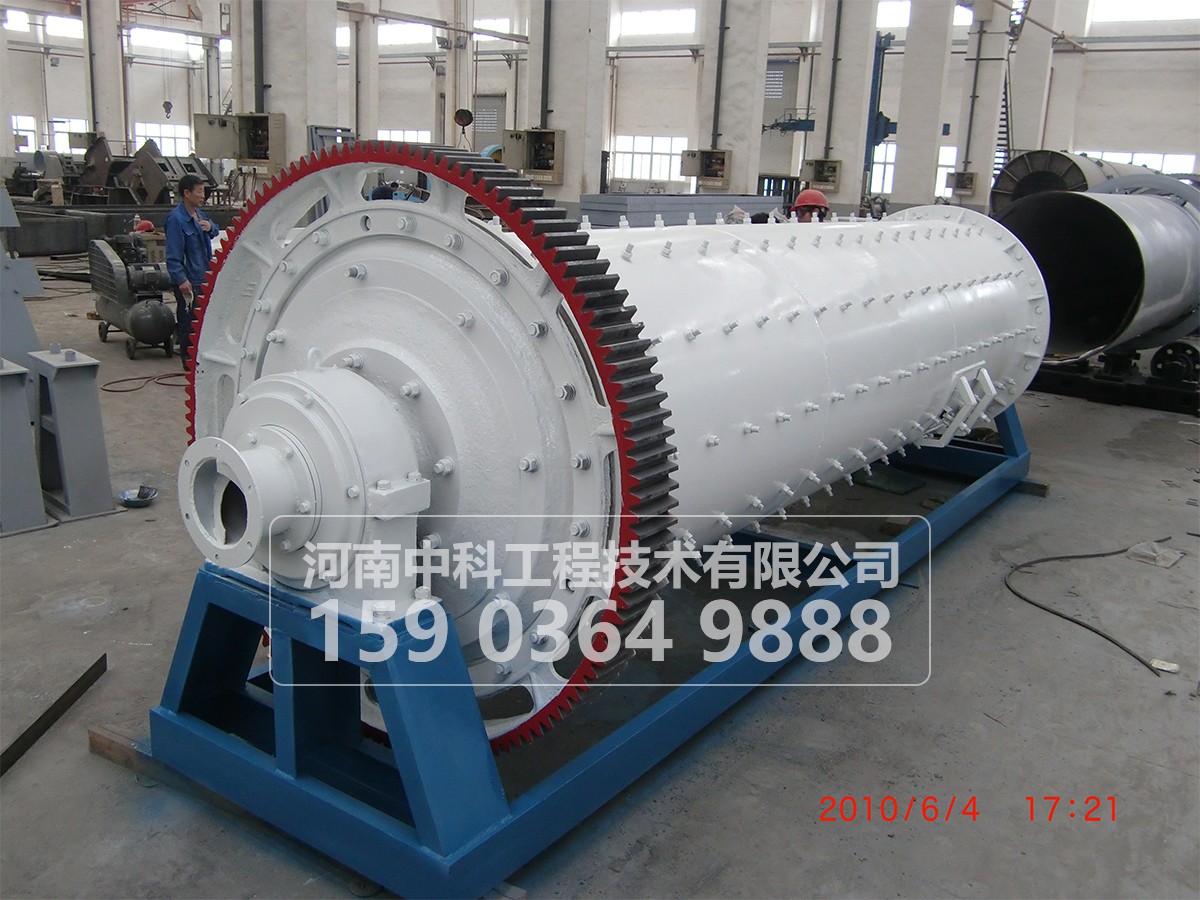

格子式球磨机
格子球磨机在排矿端的带有中空轴颈的端盖内,装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条,将端盖分成八个扇形室,在每个扇形室内安装簸箕形衬板,并用螺钉固定在端盖上,然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组,由楔铁压紧,楔铁则用螺钉穿过筋条固紧在端盖上,中心部分用中心衬板止口托住,以免它们倾斜和脱落;另一种是把两块合成一块,直接用螺钉固定。中心衬板是星形的,它由两块组成,用螺钉固定在筋条上。
工作原理:格子型球磨机是物料被破碎之后,再进行粉碎的关键设备。属于球磨机的一种,因排矿方式不同而得名。格子型球磨机在排料端安设有格子板,由若干块扇形孔板组成,其上的箅孔宽度为7mm—20mm,矿石通过箅孔进入格子板与端盖之间的空间内,然后由举板将物料向上提升,物料延着举板滑落,再经过锥形块而向右至中空轴颈排出机外。
适用范围:广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。格子型球磨机用于细磨的效果比粗磨要好,当细磨时,一般给矿粒度不得大于65mm,适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山,建材等工业部门粉墨各种矿石和掩饰的作业中。
结构:格子型球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成;用来粉磨各种矿石及其他物料,被广泛地应用于选矿、建筑及化工工业等国民经济各部门。
优势特点:
1.运转平稳,工作可靠
2.润滑良好、运转可靠
3.节能减耗、磨损少
4.硬度、产量
格子型球磨机性能参数表:
型号 | 筒体转速 (r/min) | 装球量 (t) | 给料粒度(mm) | 出料粒度(mm) | 产量(t/h) | 电机功率(kw) | 机重(T) |
Ø900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
Ø900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
Ø1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
Ø1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
Ø1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6.5.8 | 55 | 13.8 |
Ø1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
Ø1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
Ø1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
Ø1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
Ø1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
Ø1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
Ø2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
Ø2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
Ø2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 380 | 56 |
Ø2400×7000 | 21 | 34.5 | ≤25 | 0.074-0.4 | 18-32 | 400 | 62.8 |
Ø2400×8000 | 20.4 | 36 | ≤25 | 0.06-0.08 | 18-36 | 410 | 81.2 |
Ø2700×3600 | 18 | 37 | ≤25 | 0.074-0.4 | 19-75 | 410 | 83 |
Ø2700×4000 | 20 | 40 | ≤25 | 0.074-0.4 | 20-78 | 400 | 85 |
Ø2700×4500 | 20 | 48 | ≤25 | 0.074-0.4 | 22-85 | 430 | 89 |
Ø3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 29-140 | 800 | 137 |
Ø3200×5400 | 18 | 81.6 | ≤25 | 0.074-0.4 | 30-180 | 800-1000 | 146 |
Ø3600×4500 | 17 | 88 | ≤25 | 0.074-0.4 | 35-210 | 1000 | 190 |
Ø3600×6000 | 17 | 117 | ≤25 | 0.074-0.4 | 38-240 | 1250-1500 | 220 |
Ø3600×8500 | 17 | 144 | ≤25 | 0.074-0.4 | 45-260 | 1800 | 280 |
